Компанія Agilent Technologies представила векторний радіочастотний аналізатор ланцюгів N9923A FieldFox — найточніший ручний прилад такого класу. Радіочастотний аналізатор FieldFox забезпечує найкращу в галузі стабільність вимірювань (0,01 дБ/°C), крім того, це перший ручний векторний аналізатор ланцюгів, що має вбудовану функцію калібрування QuickCal, яка забезпечує високу точність і повторюваність калібрування, а також усуває необхідність використання зовнішньо комплекту.

Радіочастотний векторний аналізатор ланцюгів FieldFox розширює сімейство ручних приладів компанії Agilent та призначений для інженерів з експлуатації, що працюють в аерокосмічній та оборонній промисловості та у сфері виробництва мережевого обладнання, яким необхідно вимірювати характеристики та діагностувати несправності ВЧ компонентів для критично важливих комунікаційних систем. Будучи повноцінним двопортовим аналізатором ланцюгів, FieldFox дозволяє одночасно вимірювати та відображати чотири S-параметри. Радіочастотний аналізатор FieldFox допоможе інженерам, яким потрібен ширший набір функцій, порівняно з приладом Agilent N9912A FieldFox, який зараз є найбільш функціональним ручним приладом для розгортання та обслуговування бездротових мереж. Сімейство аналізаторів Agilent FieldFox встановлює нові стандарти надійності, портативності (маса близько 2,8 кг) та простоти у використанні.

Для будь-якого векторного аналізатора ланцюгів найважливішу роль відіграє калібрування. Традиційне калібрування аналізатора може стати непростим завданням, особливо у польових умовах, т.к. в цьому випадку необхідне застосування зовнішніх калібрувальних комплектів та апаратних засобів, які не лише потрібно брати із собою на об’єкт, а й обслуговувати. Радіочастотний аналізатор FieldFox легко вирішує ці проблеми за допомогою QuickCal — першої і єдиної в галузі вбудованої функції калібрування. Користувачі можуть калібрувати FieldFox без зовнішнього калібрувального комплекту та без калібрувальних еталонів. За допомогою QuickCal оператори можуть виконати калібрування за лічені секунди.

Іншою проблемою багатьох ручних приладів є температурний дрейф власних характеристик. У лабораторних умовах зі стабільною температурою це не викликає особливих складнощів, проте поза приміщенням, де можуть відбуватися сильні перепади температур, ця проблема може стати дуже серйозною. Радіочастотний аналізатор FieldFox має номінальну похибку 0,01 дБ/°C, що робить його найстабільнішим за часом і температурою ручним векторним аналізатором ланцюгів. Таким чином, помилки, викликані дрейфом параметрів контрольно-вимірювального обладнання, дуже малі.

FieldFox є найбільш міцним та стійким до кліматичних впливів ручним радіочастотним аналізатором ланцюгів на ринку. FieldFox призначений для експлуатації в польових умовах, не має вентиляторів і вентиляційних отворів і є єдиним ручним аналізатором ланцюгів, що відповідає і навіть перевершує вимоги стандарту MIL PRF 28800F Клас 2. Більш того, FieldFox простий у користуванні завдяки спеціалізованому інтерфейсу користувача, який допомагає процедуру виміру.

Основні можливості радіочастотного аналізатора FieldFox включають:

• чудовий динамічний діапазон (100 дБ), що дозволяє виконувати точні вимірювання характеристик фільтрів з високим ступенем пригнічення;
• функція QuickCal, що дозволяє калібрувати прилад за лічені секунди без застосування зовнішнього калібрувального комплекту;
• вимірювання всіх чотирьох S-параметрів у декількох форматах, включаючи діаграму Сміта, полярну діаграму та групову затримку без додаткової комутації;
• тестування кабелів та антен (відстань до точки пошкодження, втрати на відображення та КСВ);
• векторний вольтметр (1 або 2 канали);
• виміру потужності в діапазоні до 24 ГГц за допомогою датчика потужності з інтерфейсом USB.

«Завдяки функції QuickCal, винятковій стабільності, інтуїтивно зрозумілому інтерфейсу та міцному компактному корпусу, радіочастотний аналізатор ланцюгів FieldFox — це найпростіше і найнадійніше рішення для вимірювань у польових умовах», – зазначив Грегг Пітерс (Gregg Peters), віце-президент менеджер відділу тестування компонентів компанії Agilent

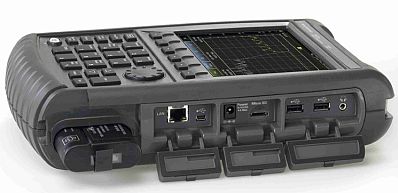

Серед інших переваг радіочастотного аналізатора FieldFox слід згадати яскравий дисплей з широким кутом огляду, який забезпечує відмінне відображення значень навіть на прямому сонячному світлі. Для зручності підключення в польових умовах пристрій підтримує всі сучасні інтерфейси (USB, LAN і мікро-SD).

Портативний ВЧ векторний аналізатор ланцюгів Agilent FieldFox є найточнішим у світі ручним векторним аналізатором ланцюгів. Функціональні можливості приладу включають:

• вбудовану систему QuickCal, що забезпечує проведення калібрування приладу без використання калібрувального комплекту;
• високу стабільність результатів вимірювань у часі та широкому діапазоні температур;
• повна відповідність стандарту MIL PRF 28800F Class 2;
• можливість прив’язки результатів вимірювань за часом та координатами за даними системи GPS (із зовнішнім приймачем);
• час роботи від акумулятора 4 години; можливість заміни акумулятора в польових умовах.

Аналізатор Agilent FieldFox є єдиним у галузі ручним векторним аналізатором ланцюгів, що повністю відповідає вимогам стандарту MIL PRF 28800F Class 2.

У стандартній комплектації ВЧ аналізатор FieldFox забезпечує вимірювання параметрів передачі та відображення (S11 та S21) з визначенням амплітуди та фази сигналів. Використання опції 122 (вимірювання повного набору S-параметрів) дозволяє проводити двопортове калібрування та вимірювання всіх чотирьох S-параметрів одночасно.

При використанні аналізатора FieldFox як векторний вольтметр, аналогічний приладу 8508A, можливий вимірювання фази та електричної довжини пристроїв. Опція векторного вольтметра дозволяє вимірювати відношення сигналів двох каналів A/B або B/A.

Інші можливості аналізатора FieldFox включають вимірювання відстані до неоднорідності, потужності, КВН, а також визначення параметрів пристроїв кабельного телебачення з імпедансом 75 Ом.

У стандартний комплект поставки входять адаптер для живлення від мережі змінного струму, акумуляторна батарея, а також сумка для перенесення приладу.

Ключові можливості та технічні характеристики

Векторний аналізатор ланцюгів

• Частотний діапазон від 2 МГц до 4/6 ГГц
• Спрямованість: понад 42 дБ; функція швидкого калібрування QuickCal, повне двопортове калібрування, динамічний діапазон більше 100 дБ
• Вимірювання параметрів передачі та відображення (S11 та S21) або повні двопортові вимірювання (S21, S11, S12, S22)
• Вимірювання у тимчасовій області із селекцією

Аналізатор кабелів та антен, векторний вольтметр

• Частотний діапазон від 2 МГц до 4/6 ГГц
• Аналізатор кабелів та антен: вимірювання відстані до неоднорідності, зворотних втрат, втрат у кабелі
• Векторний вольтметр: порівняння фази та електричної довжини, балансування кабелів, функціональні можливості HP 8508A

Вимірник потужності

• Вимірювання потужності за допомогою перетворювачів потужності з шиною USB у частотному діапазоні від 9 кГц до 24 ГГц (залежно від використовуваного перетворювача)

Основні характеристики аналізатора FieldFox

• Час роботи від акумулятора: 4 години
• Маса приладу: 2,8 кг
• Можливість прив’язки результатів вимірювань за часом та координатами за даними системи GPS
• Відповідність стандарту MIL PRF 28800F Class 2, відсутність вентиляторів та вентиляційних отворів
