Особливості

• Від 1 кГц до 30 МГц
• Індивідуальне калібрування
• Міцна конструкція
• Трирічна гарантія

Опис

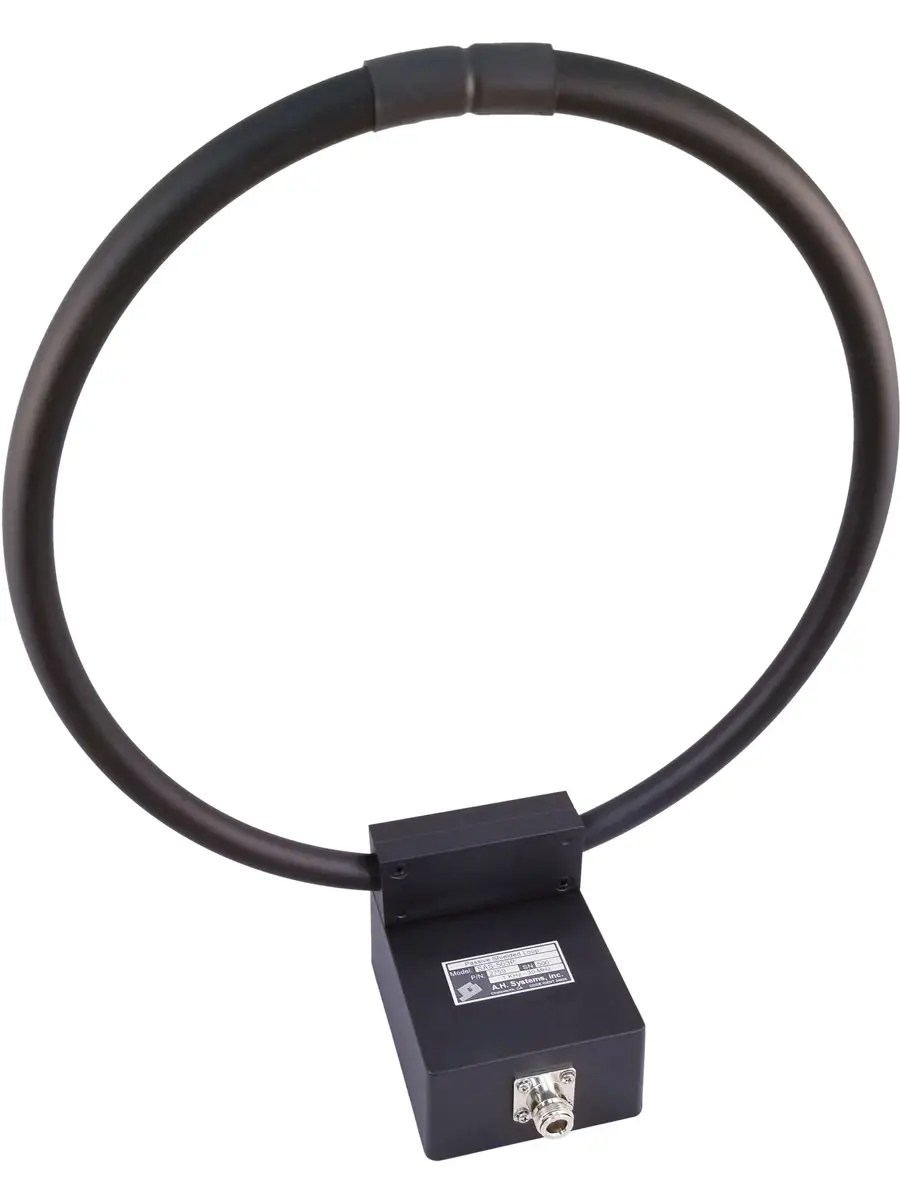

Основне застосування електростатично екранованої рамкової антени SAS-563P – проведення випробувань на ефективність екранування відповідно до стандартів IEEE 299, MIL-STD 285, NSA 65-6 та інших. Ця пасивна рамкова антена діаметром 12 дюймів (30 см) екранована від електричної складової поля шляхом розміщення електропровідної рамки всередині суцільнометалевого екрана. Цей збалансований екран Фарадея призначений спеціально для генерації або вимірювання виключно магнітної складової випромінюваної енергії.

З огляду на великі довжини хвиль у цьому частотному діапазоні та стандартну відстань до джерела під час випробувань, звичайне співвідношення з електричним полем (Е-полем), що дорівнює 377 Ом, може виявитися неточним. Тому електричне поле за необхідності вимірюють або генерують окремо за допомогою високоомної штирової антени.

Технічні характеристики антени

• Діапазон частот: від 1 кГц до 30 МГц
• Імпеданс: 50 Ом
• Екранування: електростатичний екран (Фарадея)
• Роз'єм: N, гніздо
• Кріплення: різьба 1/4 x 20, внутрішня
• Діаметр рамки: 12 дюймів (30,5 см)
• Вага: 2,0 фунта (0,91 кг)
